研究级16通道高通量串联反应器系统
|
简介
亚申研究级高通量滴流床平行反应器系统采用模块化设计，包括 气体输入控制模块、液体输入控制
模块、气体分配模块、液体分配模
块、气体/液体预热模块、反应模块、
气体在线分析接口和控制模块(与外
置分析仪器连接，可实现对反应器
输出气体的全自动在线分析)、冷凝
模块、系统压力控制模块以及安全
保护系统等。应用该系统可对气固
反应体系催化剂进行全方位测试考
评和工艺过程开发等。 |

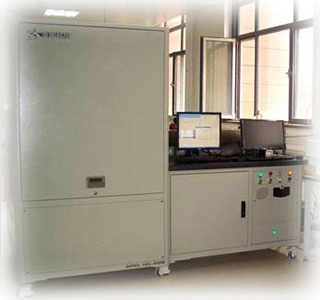

亚申科技®-研究级MPRS-16高通量研究级16通道高通量串联反应器系统 |
 |
特色
系统集成了多项亚申专有技术，保证实验研究的准确性和可重复性。气、液分配模块将输入流体均匀稳定地分配到多路输出端口，并且在设计工况范围内其流体分配均匀性与下游流阻基本无关。反应模块的设计不仅保证整个催化剂床层温度均匀，而且保证16个反应通道之间的温度一致性，这一特性对高通量催化剂考评至关重要。
反应体系
适用于系统输入物质在室温和输入压力下为气态、液态，包括混合气体和溶液；输入物质在反应温度和反应压力下为气态、汽态、液态，包括各物质的混合；反应器输出物质在冷阱温度和反应压力下为气态、汽态、液态，包括混合气体和溶液。
安全性
亚申高通量系统的安全保护措施包括过压保护、超温保护、误操作保护、泻压操作、紧急情况处理等。这些保护措施的实现是多层次、多方面的、并且相互联动。
安全保护主要通过三个层面实现。系统硬件层面的安全保护机制使得在停电、停气等突发事件中，也能自动将系统带至安全待机状态（系统压力控制旁路自动安全泄压，危险气体自动切断，系统降压后，安全保护氮气自动进入，保护催化剂，并吹扫系统）。PLC层面的安全保护措施对整个系统、各子系统或系统设备作出快速反应和安全连锁并发送报警信号。PC层面的安全保护也可对整个系统、各子系统或系统设备作出反应和安全连锁，并可按用户预设的流程和参数进行报警和自动操作处理。
系统安全报警分为两级：低危报警包括文字图像和光讯号，高危报警包括文字图像和强声光讯号。安全报警和联动机制的软件设置在一定条件下部分开放给用户。
亚申研究级16通道高通量滴流床平行反应器系统主要参数
| 项目 |
参数 |
通道数 |
N |
16 |
反应参数 |
反应温度（℃） |
0~850 |
反应压力（MPa） |
≤12 |
反应器参数 |
催化剂装填量（ml/每通道） |
0.5，1，2，5（装填粉末状催化剂） |
反应器内径（mm） |
依客户要求 |
恒温段长度（mm） |
依客户要求 |
恒温段温度均匀性（℃） |
±0.5 |
各反应器间温度一致性（℃） |
±0.5 |
反应器材质 |
SS316，哈司特镍合金或依客户要求 |
进料参数 |
进气通路 |
2，4或依客户要求 |
气体流量分配一致性（%） |
1.5 |
输入气体预热（℃） |
0~850 |
进液通路 |
1或依客户要求 |
液体流量分配一致性（%） |
1 |
输入液体预热（℃） |
0~500 |
反应器输出 |
冷凝与汽液分离级数 |
1级冷凝 |
物质处理 |
热交换器 |
16 |
工作温度（℃） |
0~25 |
液体收集器容量（ml） |
100 ml x 16或依客户要求 |
冷媒供应 |
用户提供 |
产物分析 |
气相 |
在线分析控制接口 |
液相 |
在线/离线可选 |
分析设备 |
GC，QMS可选 |
系统参数 |
系统供电 |
20A, AC220V, 50HZ 接地电阻＜4Ω |
系统排风（NM3/hr） |
依客户要求 |
系统尺寸（M） |
2.3(L)x1.0(W)x2.0(H) |
系统重量（吨） |
~0.8 |
